محصولات رایان

سنسور ها

رله برد ها

کنترلرهای چیلر و پکیج‌یونیت​​​​​​​

​​کارایی و اطمینان بالا، عملکرد تعریف شده و قابل انعطاف، قیمت مناسب
کنترلر الکترونیکی ساخت "الکترونیک و اتوماسیون رایان" قابل استفاده در چیلرها، مینی چیلرها و پکیج‌یونیت‌ها بوده و بهترین گزینه برای جایگزینی مدارهای فرمان رله‌ای و کنتاکتوری رایج در دستگاه‌های تهویه مطبوع می‌باشد. این کنترلر قابلیت استفاده در تابلوهای برق دستگاه‌های تراکمی دو سیکل با دو کمپرسور رفت و برگشتی و یا دو کمپرسور اسکرو و یا چهار کمپرسور اسکرال را داراست و همه ورودی‌های لازم جهت پایش وضعیت دستگاه و حفاظت آن را با برنامه از پیش تعیین شده داراست. این کنترلر دارای ورودی‌های لازم جهت پایش دمای ورودی و خروجی دستگاه، دمای محیط و همچنین دمای کویل‌های کندانسور هر دو سیکل می‌باشد.
با توجه به قیمت رقابتی کنترلرها و مدارهای الکترونیکی نسبت به PLCها، می‌توان یک سیستم کنترلی متناسب با عملکرد دستگاه‌های تهویه مطبوع با قیمتی پایین‌تر از PLCها را در اختیار داشت.
پارامترهایی که در سیستم‌های رایج تهویه مطبوع نیاز به تنظیم شدن توسط کابر دارند (همانند دماهای قطع و وصل کمپرسور، حد پایین آنتی فریز، فشارهای قطع و وصل فن‌های کندانسور، حداقل زمان خاموش بودن کمپرسورها، قابلیت فعال بودن و یا غیر فعال بودن بالانس ساعت کارکرد کمپرسورها) را می‌توان به سادگی در این کنترلر تنظیم نمود.​​​​​​​

​​​​​​​این مدار دارای دو نوع نرم‌افزار متفاوت برای کنترل دما و کنترل فشار می‌باشد.
ترموستات دما دارای 10 مرحله خروجی رله‌ای می‌باشد که با توجه سنسور دما و تنظیمات وارد شده توسط کاربر، قطع و وصل می‌شوند و می‌توان از آن جهت کنترل کمپرسورها و یا هیترها استفاده نمود.
علاوه بر سنسور دما جهت کنترل پله‌های خروجی می‌توان از سنسور دوم جهت حفاظت به عنوان آنتی فریز و یا حفاظت در مقابل افزایش بیش از حد دما استفاده نمود. مقدار دمای قطع و وصل رله‌های خروجی، تاخیر وصل شدن رله‌ها، عملکرد به صورت سرمایش و یا گرمایش و حدهای بالا و پایین دما از پارامترهایی هستند که توسط کاربر قابل تنظیم می‌باشند.

نرم‌افزار کنترلر فشار این سخت افزار دارای دو ورودی سنسور فشار جهت کنترل فن‌های کندانسور دو سیکل مجزا در دستگاه‌های هوا خنک می‌باشد و 5 خروجی رله برای کنترل فن‌های هر سیکل با توجه به سنسور فشار و تنظیمات وارد شده توسط کاربر به کار می‌روند.

​​​​​​​

ترموستات پله‌ای دما و فشار

سنسورهای دما و سنسورهای دما و رطوبت به طور رایج در هواسازها جهت کنترل دما و رطوبت محیط‌ها و حفظ شرایط آسایش توسط عملگرهای کنترلی به کار می‌روند. سنسورهای دما و سنسورهای دما و رطوبت کانالی رایان دارای فلنج مناسب نصب بر روی کانال هوا بوده و المان سنسور آن از استیل 304 با طول 30 سانتی‌متر می‌باشد.
سنسورهای دمای کانالی دارای خروجی‌های رایج از نوع Pt100, Pt1000 و NTC10K و همچنین جریان 4..20mA دوسیمه و IP55 می‌باشند.
سنسورهای دما و رطوبت کانالی دارای خروجی‌ 4..20mA و 1..10Vdc برای دما و رطوبت و IP55 می‌باشند.
بدنه از پلاستیک خود خاموش شونده می‌باشد.

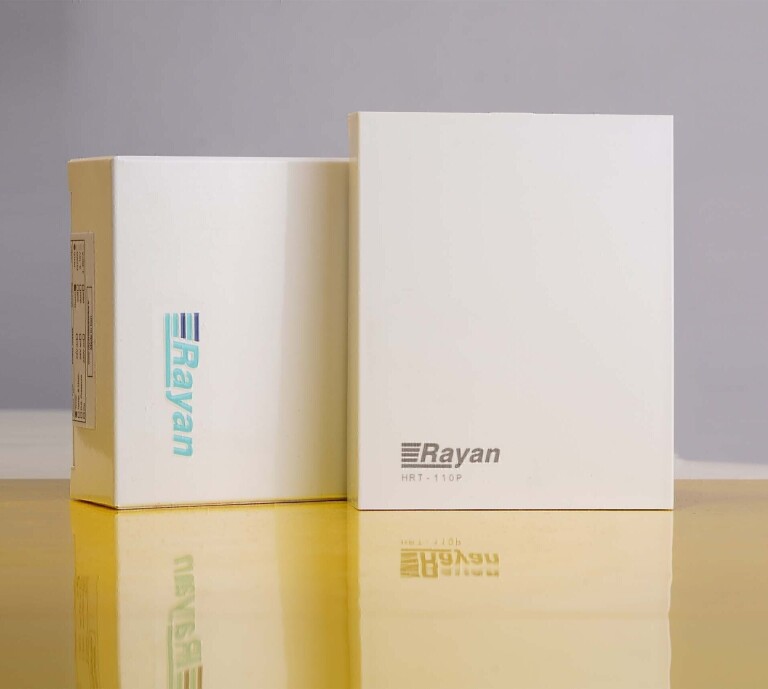

سنسورهای دما و سنسورهای دما و رطوبت مناسب نصب در اتاق و فضاهای بسته جهت اتصال به کنترلرها و نمایشگرهای دما در سیستم‌های تهویه مطبوع به کار می‌روند. سنسورهای دمای اتاقی رایان دارای خروجی‌های رایج Pt100, Pt1000, NTC10K و سنسورهای دما و رطوبت اتاقی رایان دارای خروجی استاندارد 4..20mA و 1..10Vdc برای دما و رطوبت می‌باشند.
سنسورهای دما و سنسورهای دما و رطوبت اتاقی رایان از جنس پلیمر ضد آتش و درجه حفاظت IP20 می‌باشند و سربندی آن‌ها به صورت توکار می‌باشد.

سنسورهای دما و رطوبت کانالی

سنسورهای دما و رطوبت اتاقی

​​​​​​​​​​​​​سنسورهای دما و سنسورهای دما و رطوبت مناسب نصب در فضاهای باز و یا فضاهای بسته با احتمال ریزش و یا پاشش آب، جهت اتصال به کنترلرها و نمایشگرهای دما در سیستم‌های تهویه مطبوع به کار می‌روند. سنسورهای دمای محیطی رایان دارای خروجی‌های رایج Pt100, Pt1000, NTC10K و سنسورهای دما و رطوبت محیطی رایان دارای خروجی استاندارد 4..20mA و 1..10Vdc برای دما و رطوبت می‌باشند.
سنسورهای دما و سنسورهای دما و رطوبت محیطی رایان از جنس پلیمر ضد آتش و درجه حفاظت IP55 می‌باشند و سربندی آن‌ها به صورت روکار می‌باشد.

سنسورهای دما و رطوبت محیطی

رله بردهای 4 رله و 8 رله رایان با عرض و ارتفاع کم (عرض 16mm به ازای هر رله) با رله‌های 24Vdc و کنتاکت باز و بسته 12 آمپر و همچین دارای LEDهای نشان‌گر و دیودهای هرزگرد جهت حفاظت از ترانزیستورهای راه‌انداز، گزینه بسیار مناسبی برای استفاده در تابلوهای برق با تعداد زیاد رله می‌باشند.

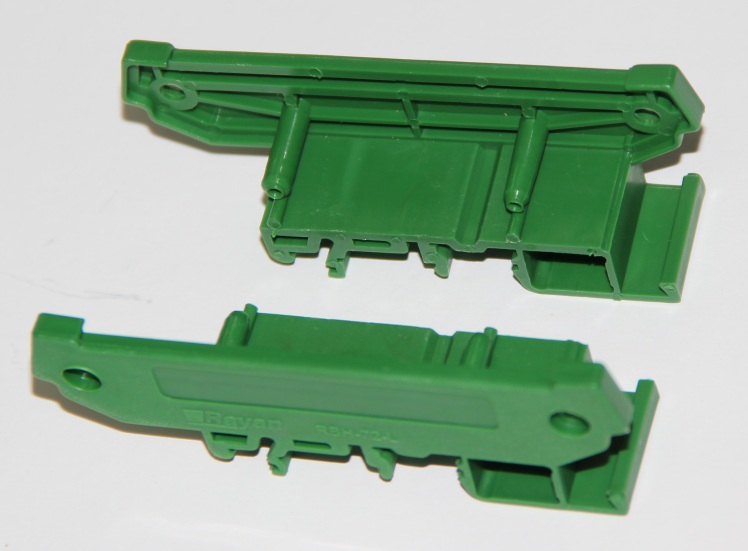

این رله بردها (کارت‌/ماژول رله) می‌توانند بر روی ریل‌های استاندارد 35mm تابلوها نصب شوند و باعث کاهش محسوس قیمت نسبت به رله‌های رایج استفاده شوند.
در این رله بردها می‌توان به راحتی رله‌ها را از سوکت جدا نمود.

سنسور دما مناسب نصب بر روی بوشن در لوله‌های آب و یا کانال‌های هوا، جهت اتصال به کنترلرها و نمایشگرهای دما در سیستم‌های تهویه مطبوع به کار می‌روند. سنسورهای دمای مستغرق رایان دارای خروجی‌های رایج Pt100, Pt1000, NTC10K و همچنین خروجی استاندارد 4..20mA می‌باشند.
بدنه سنسورهای دمای مستغرق رایان از جنس پلیمر ضد آتش و متعلقات فلزی آن از استیل 304 و درجه حفاظت IP55 می‌باشند.

سنسورهای دمای مستغرق

رله برد تک کنتاکت SPDT​​​​​​​

رله بردهای 8 رله و 16 رله رایان با عرض و ارتفاع کم (عرض 8mm به ازای هر رله) با رله‌های 24Vdc و کنتاکت باز 5 آمپر و همچین دارای LEDهای نشان‌گر و دیودهای هرزگرد جهت حفاظت از ترانزیستورهای راه‌انداز، گزینه بسیار مناسبی برای استفاده در تابلوهای کنترل و همچنین تابلوهای برق با تعداد زیاد رله می‌باشند.
این رله بردها (کارت‌/ماژول رله) می‌توانند بر روی ریل‌های استاندارد 35mm تابلوها نصب شوند و باعث کاهش محسوس فضای استفاده شوند.

رله برد تک کنتاکت SPDT​​​​​​​ (N/O)
